    2015.01.28 Wednesday

    新しい発芽装置を作ってみた!

    0
      今までに作った発根・発芽装置は

      ・水槽用ヒーター(26℃固定)を使った浮き島スポンジ方式  ・・・発芽するにはするけど多湿が問題 温度も不足気味。

      ・白熱ランプ+タイマー制御方式  ・・・温度コントロールが難しい。温度が上がりすぎて発芽不良になったりも。

      今年は座布団サイズのホットカーペットを使って発芽させていますが、
      この方法はまずまずの発芽率で悪くないけど、昼間は温度が上がりすぎたり
      することもあるし、そもそも毎日変わる天気に細かく対応するのは無理ですよねぇ。
      まあ気長に待ってればたいていそのうち芽は出てくるんですけどね(笑)

      でも! ここはやはり温度制御できる装置を作ろう!! 今年はやる気が続いてますww

      基本構成としては「温度制御装置」+「加温装置」ですね!

      まず、加温装置を作りました。

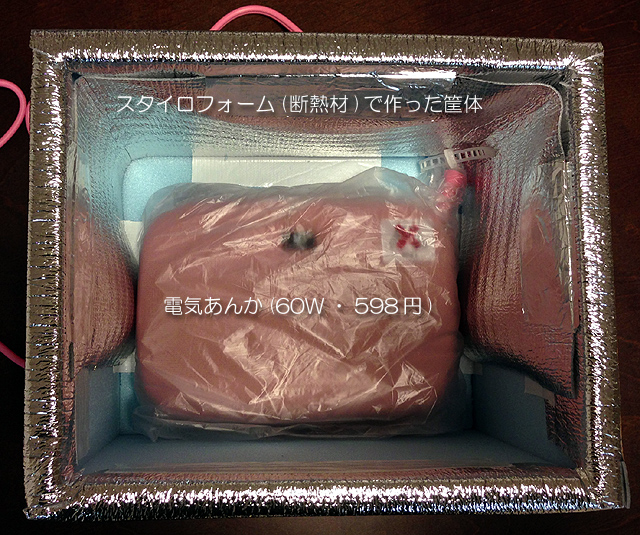

      肝心の熱源はディスカウントストアで買ってきた税込み598円の電気あんかです。
      60Wと発芽用にはパワーも十分だと思われるし、なにしろ安い(笑) ここは重要ポイントですよね!!
      強弱のコントロールと温度ヒューズが内臓されていて、一応の安心感もあります。

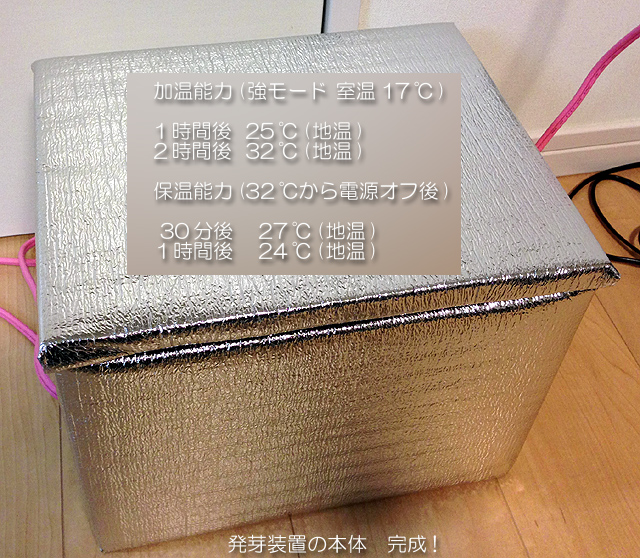

      筐体はスタイロフォームの切れ端を使って作っています。
      家の断熱材として使われるものですからこういう装置の素材としても適してると思います。
      外側はアルミシートを張っていますが、これは単にスタイロフォームのままだと無粋だからってだけです。
      まあ人によって感じ方はいろいろでしょうけど、私はアルミシート張り、嫌いじゃないです(笑)

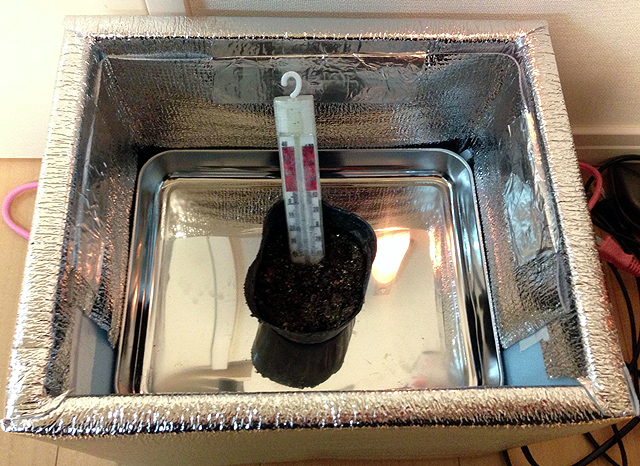

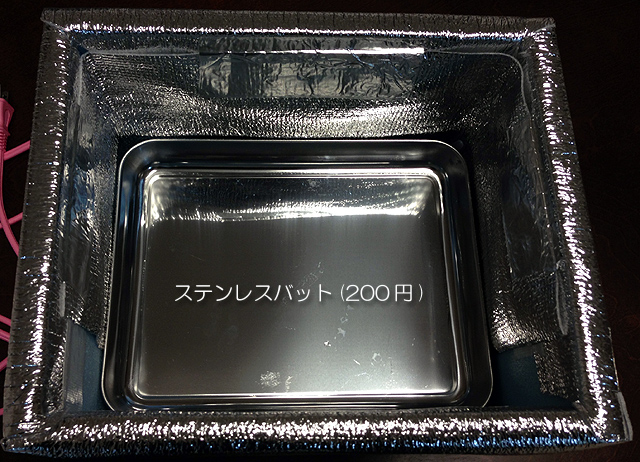

      念のために二重にビニールで覆った電気あんかの上にダイレクトにステンレスバットを重ねました。

      このステンレスバットの大きさに合わせて筐体を作ってあるので四隅の小さな隙間以外はピッタリサイズ。
      熱のロスが抑えられてダイレクトにステンレスバットを暖めてくれると思います。


      バットの大きさはウチで使っているセルトレイだと12個分くらいですが、あくまで発芽専用装置なのでOK!

      発芽までは過保護に最短で、発芽してからは徒長を防ぐ意味でも、ある程度低温で管理しようと思ってます。


      さっそくテストしてみましたが、これならナス・ペッパーの発芽にも問題なく使えそうです(^。^)


      続いて温度制御部分を作ります。

      当初、この制御部分を自作しようと思って必要なパーツリストを作ろうとしてたんですけど、その最中に
      こんなものを発見してしまいました・・・。

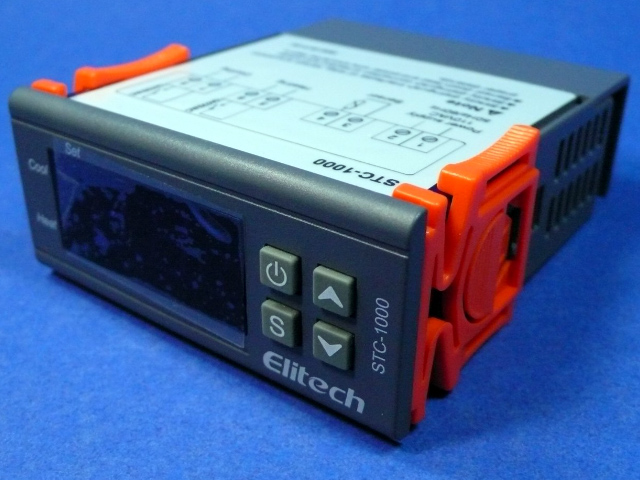

      STC-1000なる怪しげな海外製品ですが、デジタル温度制御ユニットです。
      送料込み、なんと1,832円!! 安すぎ、大丈夫かなあ?

      大雑把な機能でいうと、-50℃〜99℃まで精度プラマイ1℃で、ヒート、クール両方の制御が可能です。

      つまり、例えば25℃以下になったらヒーターON、28℃到達でヒーターOFF、
      反対に、28℃を越えたら冷却ファンON、25℃まで下がったらファンOFFというような使い方ができるので、
      夏場の温度コントロールにも使えます。液肥の水温が28℃超えたら冷却ファンが始動とか。

      ただしこれは制御ユニット単体なのでこのままでは使えません。
      電源コードや出力コンセントなんかは自分で用意して結線してやる必要があります。

      でも、仮にこれと同じものを自作するとなると、材料費だけでもかなり足が出ますよ・・・。
      送料やガソリン代、作る労力を考えたら自作魂もどこかに吹っ飛んじゃいますねぇ^_^;

      日本語説明書など一切ありませんけど、少し電気知識のある方なら問題ないと思います。

      温度測定にはNTCサーミスタという素子(多分)を使いますが、これも付属しています。

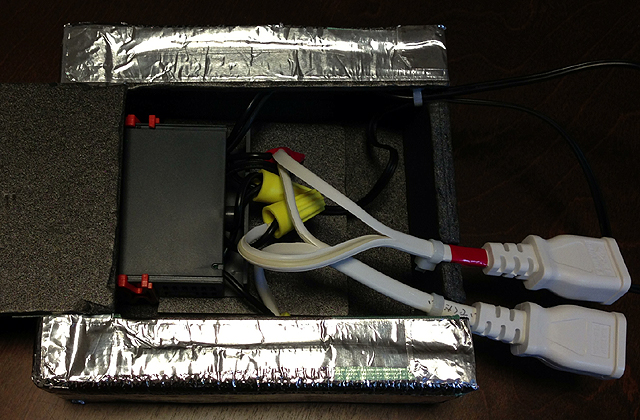

      適当なケースが見当たらなかったので100均のプラボード(10mm)で作ってあります。
      手作り感満載ですが気にしないでください(笑)

      本体以外の材料はメイン電源用のプラグコード、出力用のプラグコード2本、あとは結線用のコード類のみ。
      本体上部に記載してある配線ダイアグラムとにらめっこして慎重に結線すれば出来上がりです。

      特段難しい作業はないけど、結線を間違うと一瞬で本体を破壊してしまうのでここだけ要注意ですね!
      それと、プラグコード類の引っ張り断線を防ぐためにケース内部で余裕を持たせて一定の位置で
      ストップがかかるようにしておきます。あとは裏ブタをして作業終了です。

      制作費ですが、サーモユニットと結線用のコネクター以外は手持ちの材料を使ったので2,000円弱でした。

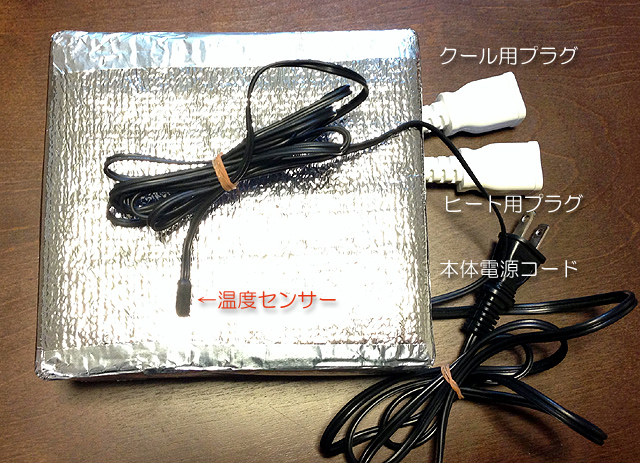

      付属の温度センサーは防水タイプなので水中でも使用できます。コードは2m。
      クール用プラグには冷却ファンなどを。ヒート用には熱源を。

      それぞれ設定温度を基準にして差分温度をセットしてやると、クールなら基準温度 + 差分温度に達したらオン、
      ヒートなら基準温度 - 差分温度まで下がったらオン、そしてどちらも基準温度になるとオフという仕組み。

      例えば設定温度を28℃にして差分温度を3度にセットすれば、25℃以下になったらヒーターオン、
      28℃に達したらヒーターオフになります。

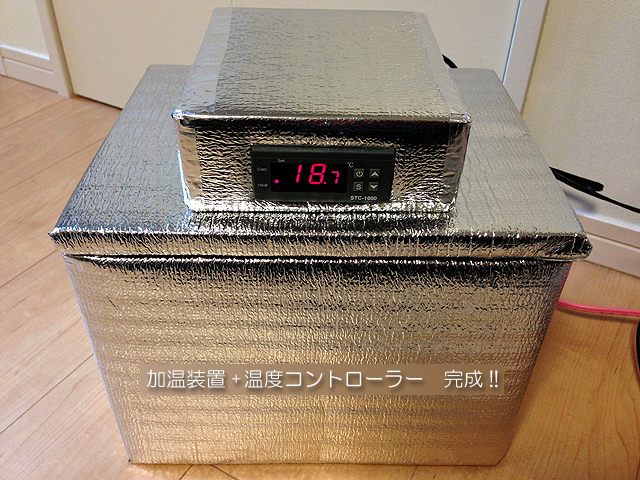

      加温装置に合わせてなんとなくアルミシートを張ってみましたが・・・うーん・・・まいっか^_^;

      そのうちちゃんとしたケースに入れてやるかもしれません。そしたら既製品と変わらない質感になりますよ!

           ※配線については   STC-1000(温度制御ユニット)の配線について
        ※ケース収納は    STC-1000(温度制御ユニット)ケース収納編(追記アリ2/20)
        ※その後のまとめは  発芽装置まとめとジャンボしいたけのバター焼き

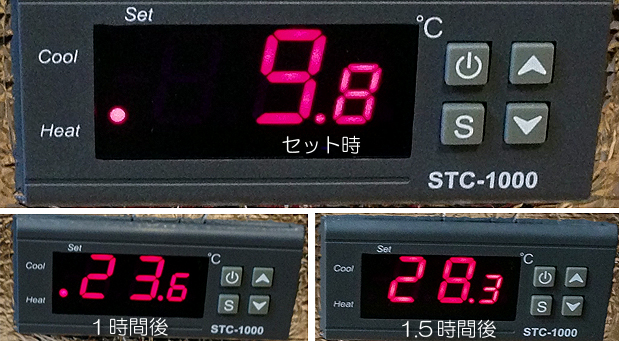

      庭に放置していたポリポット(土入り)でテストしたら、9.8度の地温が1.5時間後には28℃を超えました。
      1時間時点でヒートのインジケーターが点灯しているのが1.5時間後に消えているのがわかります。
      ちなみに室温は16℃でした。

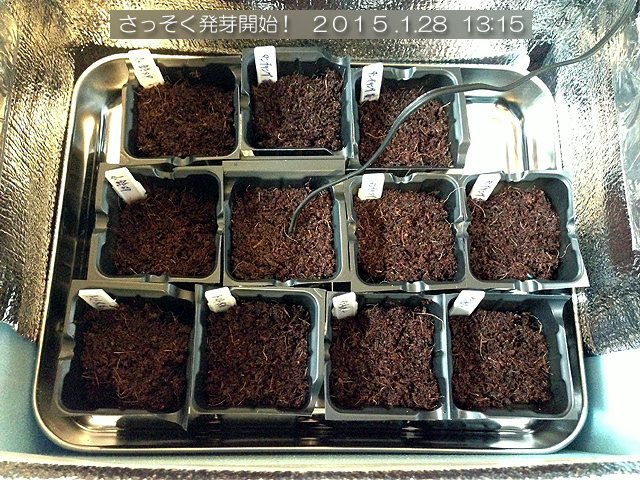

      というわけで、さっそく種まき!!  みず花蓮さんに頂いたトマト5種です。

      ・トマト大王
      ・タンブリングトム レッド
      ・タンブリングトム イエロー
      ・サンチェリー プレミアム
      ・小鈴SP

      設定温度は25.5℃〜28℃にしてみました。
      中央のセルトレイは温度測定用で、1センチほどの深さにセンサーを挿しています。

      はてさて、どのくらいで発芽してくれるか楽しみです(^・^)
